Hoe zorg ik er voor dat ik een ZPL bestand krijg na het maken van een label?

Bij trancon maken wij de labels altijd via een programma genaamd Bartender Designer. In dit programma kun je zelf artikel labels, dataset labels of locatie labels maken.

Wat belangrijk is om te weten, is dat je weet welke formaat label je wilt gaan gebruiken voor het label wat je gaat ontwerpen, en op hoeveel DPI de printer maximaal kan printen. Dit stel je namelijk in voordat je begint met het ontwerpen van je label.

Als je het label gaat ontwerpen is het belangrijk dat je een lettertype/font gebruikt welke kan worden afgedrukt als ZPL. Wij gebruiken hiervoor altijd het lettertype "Citizen Triumvirate".

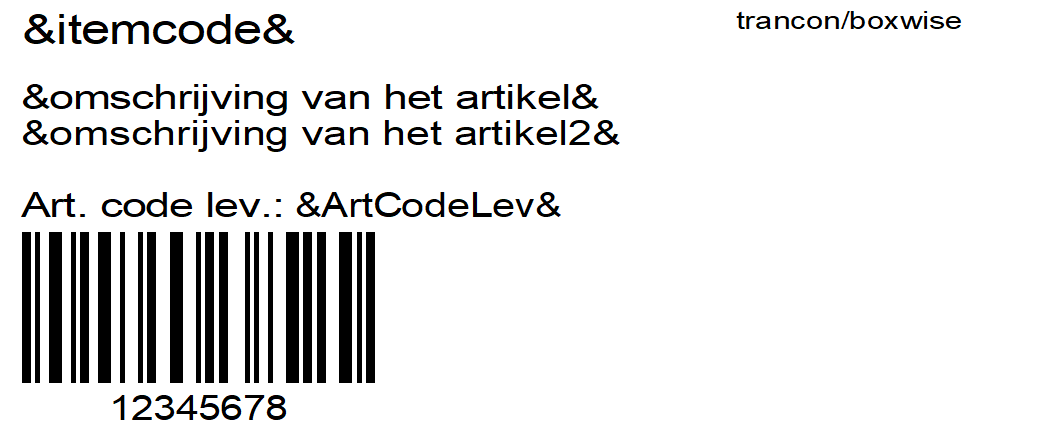

Stel je hebt een label ontworpen wat er als volgt uit ziet in Bartender :

Dan wil je dus zorgen dat dit label wordt omgezet in een ZPL tekst. De ZPL tekst is namelijk de tekst wat je in boxwise gaat gebruiken.

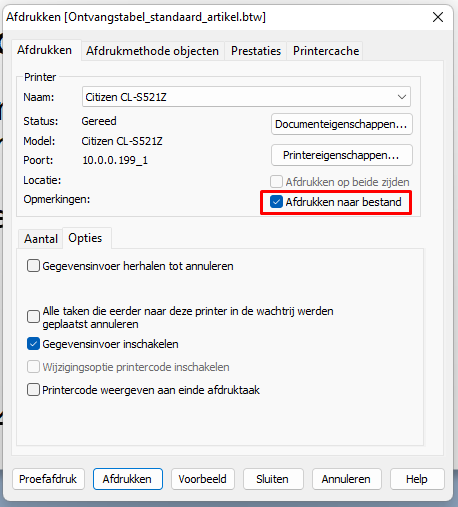

Als je klaar bent met het ontwerpen van je label ga je in Bartender naar "Bestand -> Afdrukken -> Afdrukken naar bestand aanzetten -> Afdrukken.

Vervolgens kun je een bestandsnaam opgeven, standaard heet het bestand Output.prn

Sla het bestand op op een locatie waar je het makkelijk terug kunt vinden.

Open vervolgens het tekstbestand en je zult iets zien wat qua opmaak overeenkomt met het volgende :

^XA
^SZ2^JMA
^MCY^PMN
^PW822
~JSN
^JZY
^LH0,0^LRN
^XZ
^XA
^FT705,40
^CI0
^A0R,51,69^FD&Batchname1&^FS
^FT633,40
^A0R,51,69^FD&Batchname2&^FS
^FO97,48
^BY3^BCR,102,N,N^FD>9&BatchBarcode&^FS
^FT70,159
^A0R,28,39^FD&BatchBarcodeText&^FS
^FO604,45
^GB0,1122,2^FS
^FO237,46
^GB0,1122,2^FS
^FT253,48
^A0R,39,53^FD&CreatedBy&^FS
^FT247,730
^A0R,39,54^FD&CreatedOn&^FS
^FT549,48
^A0R,39,53^FD&Tags&^FS
^PQ1,0,1,Y
^XZ

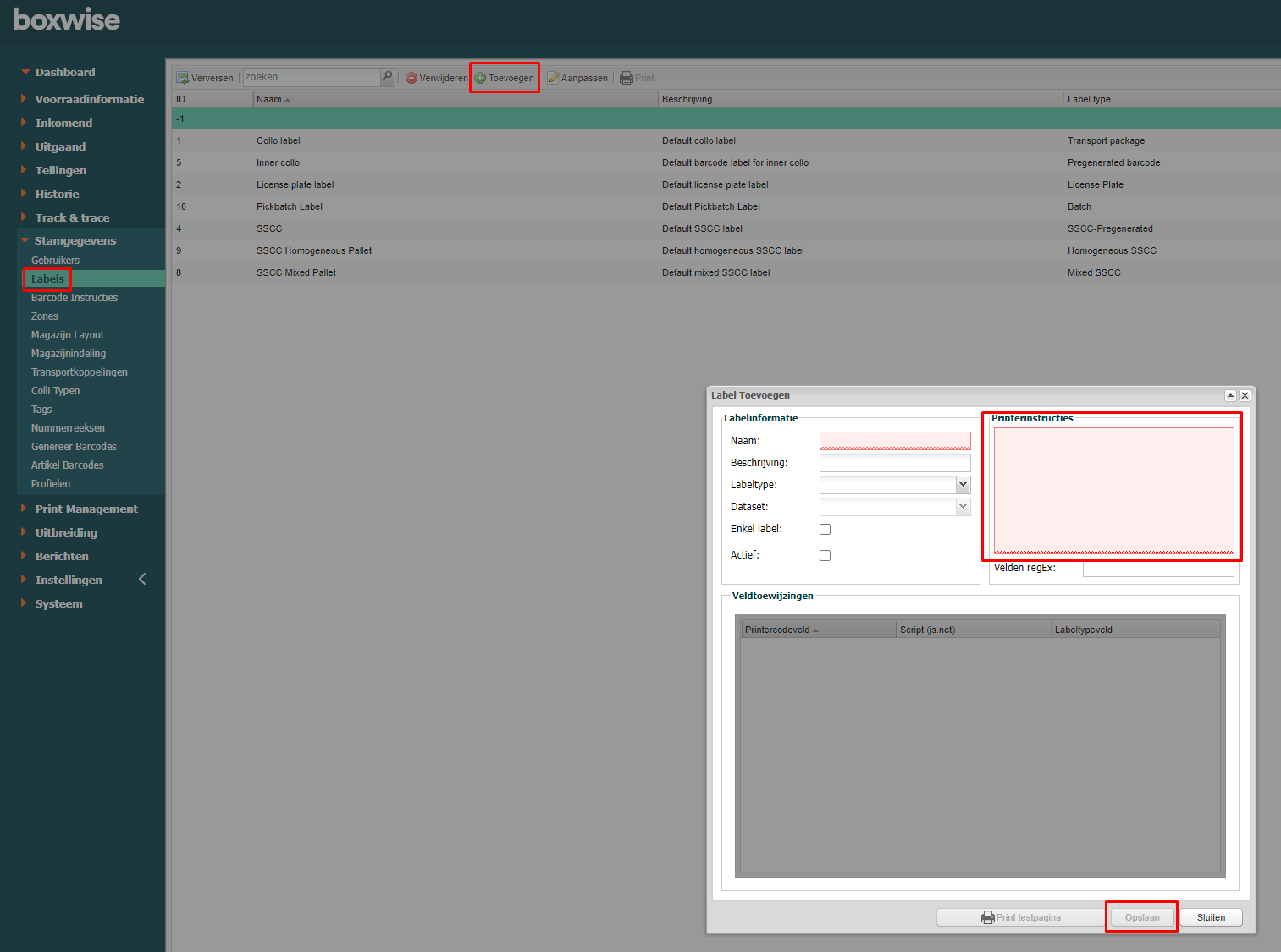

De ZPL code uit het opgeslagen tekstbestand dient vervolgens in boxwise te worden toegevoegd op de volgende plek :

Nadat je op 'Opslaan' hebt gedrukt kunnen de velden gekoppeld worden aan de informatie die je daar graag wilt. Dit kan op basis van een standaard dataset die boxwise biedt, of op basis van een zelf samengestelde dataset ( voor klanten met Exact is dit op basis van een aangemaakte view op de database, en voor klanten met AFAS Profit is dit op basis van een gegevensverzameling uit een Getconnector ). De benodigde view wordt doorgaans aangemaakt door een Exact consultant en een Getconnector wordt vaak door de klant zelf samengesteld of door een consultant van AFAS.

Alle velden op het label die zijn voorzien van "&" tekens kun je koppelen aan een dataset.

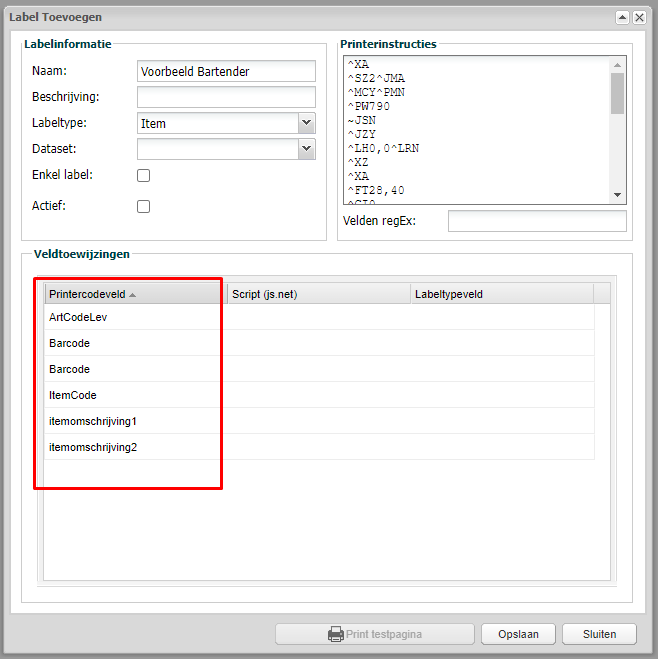

In dit voorbeeld levert dit de volgende koppelbare velden op :

( omschrijving van het artikel is hernoemd naar itemomschrijving i.v.m de lengte )

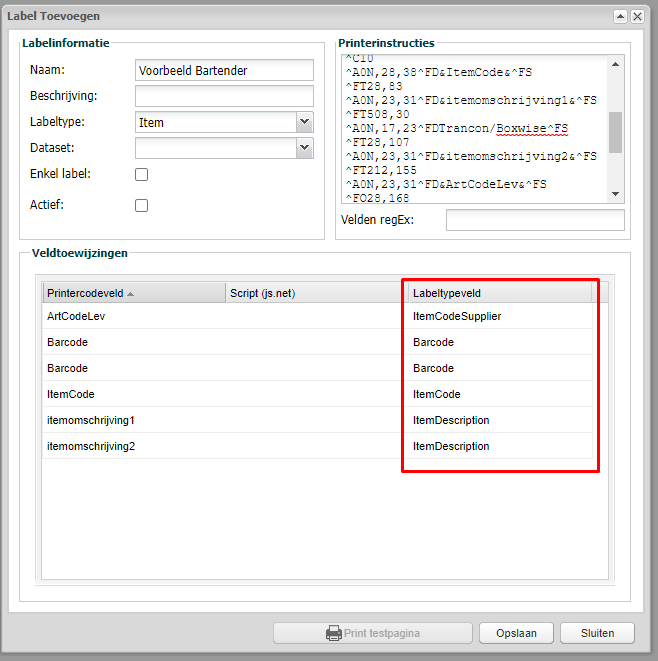

Nu kun je de velden koppelen aan de gewenste dataset :

Als je dit hebt gedaan, dan druk je op het vinkje "actief" en vervolgens op "opslaan" en je kunt dan het label gaan gebruiken in boxwise.

Indien je er niet uit komt met het ontwerpen van het gewenste label kun je altijd een aanvraag/ticket indienen. De werkzaamheden die trancon verricht aan het label zullen worden doorbelast tegen het reguliere consultancy tarief.

Voor meer informatie met betrekking tot labels die beschikbaar zijn binnen boxwise, klik hier.
